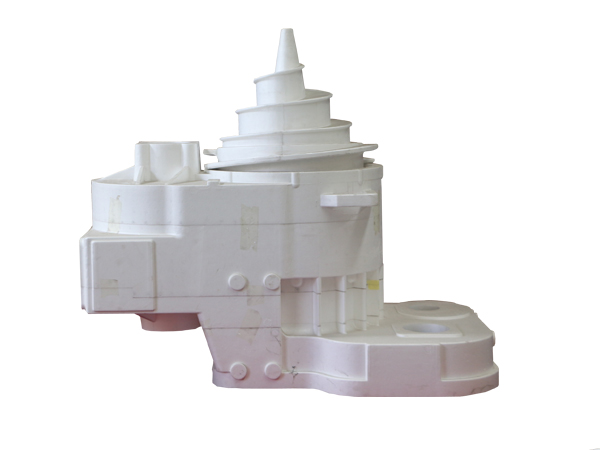

泡沫模具就是一種使用泡沫材料制造而成的模具，也叫作泡沫模具或者是消失模模具，一般這種模具使用的材料都是一些泡沫珠粒，這些珠粒的質(zhì)量以及制作等都是會影響到泡沫模具制作整體質(zhì)量的，所以珠粒的狀態(tài)制作以及使用也是很重要的，上次小編跟大家聊了珠粒熟化的影響，今天龍尊小編就來跟大家聊一聊珠粒粒徑范圍的影響有什么？下面就一起來看看泡沫模具珠粒粒徑范圍大小的影響有哪些吧！

　　消失模鑄造泡沫模具的質(zhì)量與珠粒粒徑是有很大關(guān)系的，因?yàn)榕菽榱５牧綄τ谙Ｅ菽＞叩蔫T造質(zhì)量是有影響的，具體的影響看下文：

　　1、當(dāng)所使用的泡沫珠粒粒徑不同的情況下，那么所含的發(fā)泡劑含量也不同，一般情況下，粒徑大的珠粒發(fā)泡劑含量要多一些，在珠粒放置時(shí)也不易于揮發(fā)，預(yù)發(fā)時(shí)易于發(fā)泡。而粒徑小的珠粒發(fā)泡劑含量相對要少一些，在珠粒放置時(shí)同樣的環(huán)境下要比大粒徑的珠粒易揮發(fā)，在同樣的參數(shù)下預(yù)發(fā)出的珠粒密度要比大粒徑的重一些，從而造成影響。

　　2、由于珠粒粒徑的不同，珠粒的發(fā)泡倍率也不同，在一般情況下，粒徑大的珠粒發(fā)泡倍率要大一些，粒徑小的珠粒  發(fā)泡倍率要小一些，這就導(dǎo)致預(yù)發(fā)出的珠粒不均勻，從而進(jìn)行密度測量時(shí)，其實(shí)測出的是偽密度。例如:要求預(yù)發(fā)好的珠粒密度為22克每升，預(yù)發(fā)過程中測量也是這個(gè)比重；實(shí)際上大粒徑的珠粒預(yù)發(fā)后的密度為19克每升；小粒徑的珠粒預(yù)發(fā)后則達(dá)到了25克每升，都是多少會有影響的。
　　3、另外在模具的后續(xù)成型時(shí)由于不同密度的珠粒對成型參數(shù)要求的不同是無法調(diào)整的，從而導(dǎo)致模樣表面珠粒間隙大和表面不平整，質(zhì)量達(dá)不到后道工序要求，從而出現(xiàn)報(bào)廢或者是殘次品。

　　4、在泡沫模具的后續(xù)成型時(shí)，由于現(xiàn)有充料方式的固定（充入模具型腔的珠粒，一般情況下較輕的珠粒都遠(yuǎn)離充料口），從而導(dǎo)致模樣的密度階梯增大，和局部充料不足缺陷的產(chǎn)生，一旦出現(xiàn)充料不足的缺陷，那么泡沫模具就無法正常成型，這就會造成殘次品報(bào)廢品的產(chǎn)生，從而造成利益的損失。

　　5、同時(shí)由于模樣的密度階梯較大，同一模樣上，密度較高的地方模樣強(qiáng)度要好一些；而密度較低的地方，模樣自身的強(qiáng)度要差，從而就比較容易導(dǎo)致模樣的變形，一旦出現(xiàn)變形情況是無法進(jìn)行有效修復(fù)的，也無法進(jìn)行正常使用，從而就會造成浪費(fèi)。

　　所以就以上的因素而言，我們在消失模泡沫模具鑄造的時(shí)候要注意珠粒的狀態(tài)以及珠粒的情況，不管是珠粒的粒徑大小選擇還是珠粒的預(yù)發(fā)，熟化都是需要注意的，另外經(jīng)過大量的數(shù)據(jù)顯示珠粒的粒徑范圍要控制在0.15mm以內(nèi)，這才是比較適合消失模鑄造的泡沫珠粒粒徑！

　　以上就是泡沫模具珠粒粒徑范圍大小的影響全部內(nèi)容，實(shí)際上珠粒粒徑范圍的大小是可以進(jìn)行選擇的，但是如果說選擇使用的珠粒粒徑大小不同的情況下那就比較容易造成問題出現(xiàn)了，會對泡沫模具的制作質(zhì)量造成一些傷害，所以我們一定要注意避免，從而保證模具的正常制作以及使用。今天龍尊小編的分享就是這些了，龍尊消失模模具廠家是一家專業(yè)并且制作精良，模具鑄件效果好，價(jià)格合適，廠家服務(wù)周到的大廠家，如果您有需求選擇龍尊模具就對了！大家如果有什么疑問可以進(jìn)行留言或者是電話咨詢，龍尊歡迎您的咨詢與留言！
